BM 172HT
UNS C17200RWMA Class 4
Liga de cobre-berílio endurecível por precipitação, atingindo até 1.380 MPa de tração com condutividade térmica de 156 W/m·°K — referência para moldes plásticos, conectores submarinos e ferramentas antifaísca.
1 / 3
Composição química
Composição química
| Cobre | Remainder |
|---|---|
| Berílio | 1.8–2.0% |
| Cobalto | 0.2–0.4% |
| Níquel | máx. 0.1% |
| Ferro | máx. 0.1% |
| Outros | máx. 0.5% |
Propriedades mecânicas
Propriedades mecânicas
| Resistência à tração | 980–1380 MPa |
|---|---|
| Limite de escoamento | 980–1000 MPa |
| Alongamento | 4–5 % |
| Dureza Rockwell C | 38–42 |
| Densidade | 8.30 kg/dm³ |
Valores informativos. Variam conforme processo de fabricação, geometria e dimensional.
Térmicas e elétricas
Propriedades térmicas e elétricas
| Condutividade elétrica | 28–32 %IACS |
|---|---|
| Condutividade térmica (20 °C) | 150–156 W/m·K |
Formatos disponíveis
Formatos
TarugoUsinadoPlaca
Aplicações típicas
Aplicações típicas

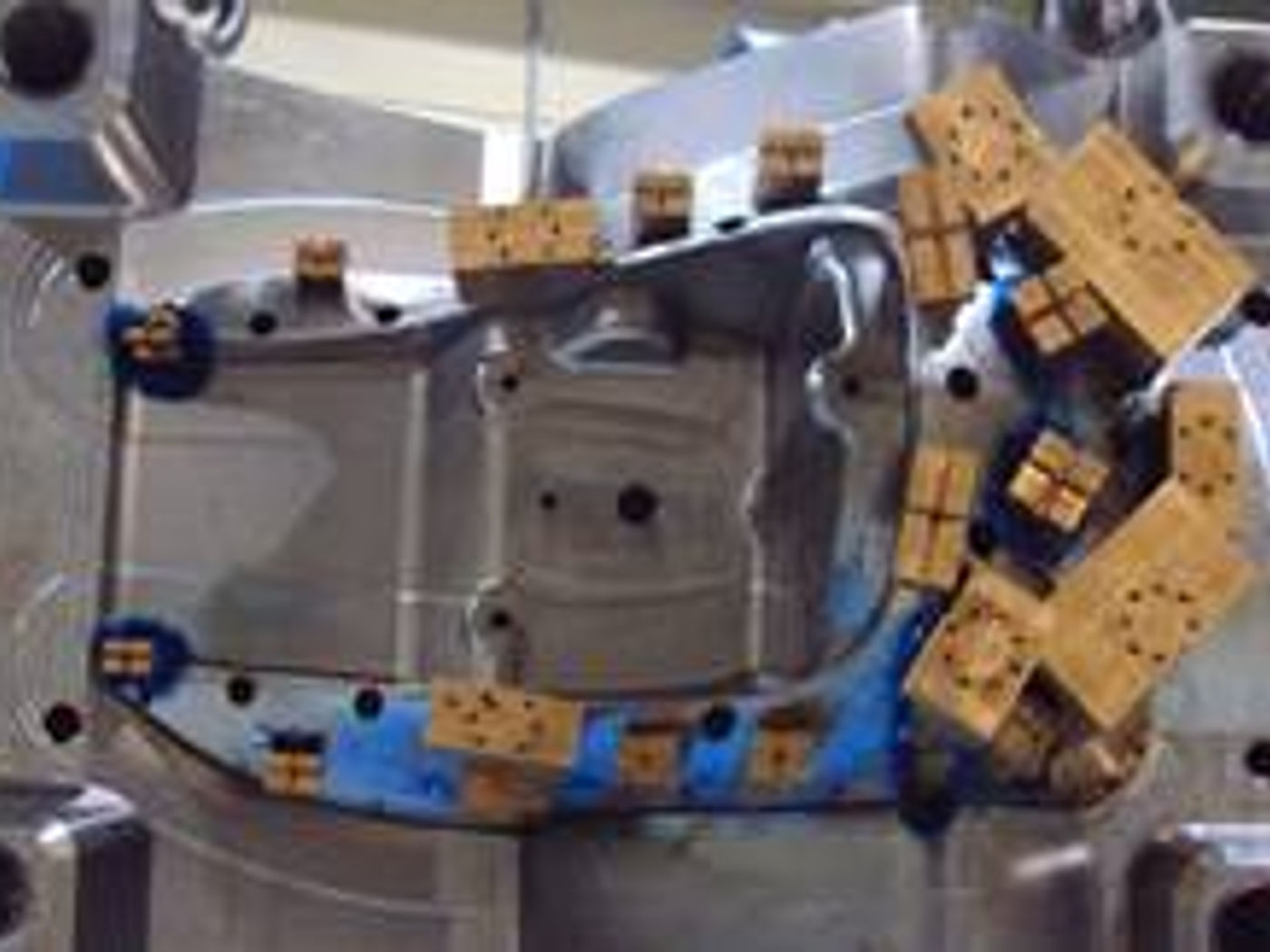

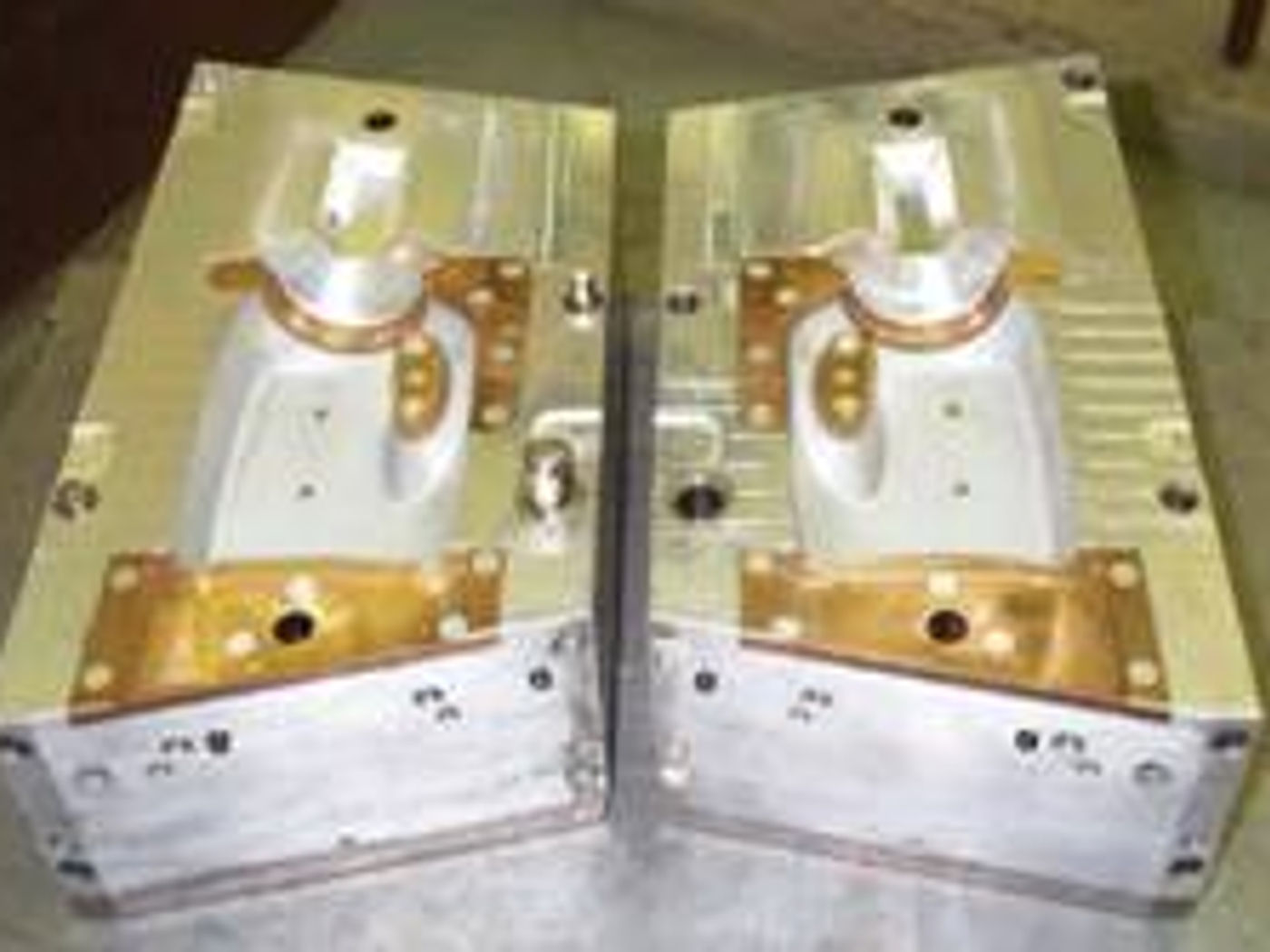

- Cavidades e insertos em moldes plásticos
- Anéis de gargalo e fundos de molde de sopro
- Pistões de injeção em fundição de alumínio
- Eletrodos de solda
- Componentes elétricos e eletrônicos
- Buchas e peças aeronáuticas
- Sistemas submarinos de telecomunicações
- Equipamentos de extração de petróleo
Processos
Processos de fabricação
- Extrusão
- Forjamento
