BM 959
Variação da BM 300 com perfil de resistência calibrado para operações de conformação de tubos e roletes de dobra sem impacto.
Composição química
| Cobre | Remainder |
|---|---|
| Alumínio | 12.0–13.5% |
| Ferro | 3.0–5.0% |
| Manganês | máx. 1.5% |
| Níquel | máx. 0.5% |
Propriedades mecânicas
| Resistência à tração | 517–724 MPa |
|---|---|
| Limite de escoamento | 386–407 MPa |
| Alongamento | 0.5–1.5 % |
| Dureza Rockwell C | 24–28 |
| Resistência à compressão | 1108–1230 MPa |
| Densidade | 7.20 kg/dm³ |
Valores informativos. Variam conforme processo de fabricação, geometria e dimensional.

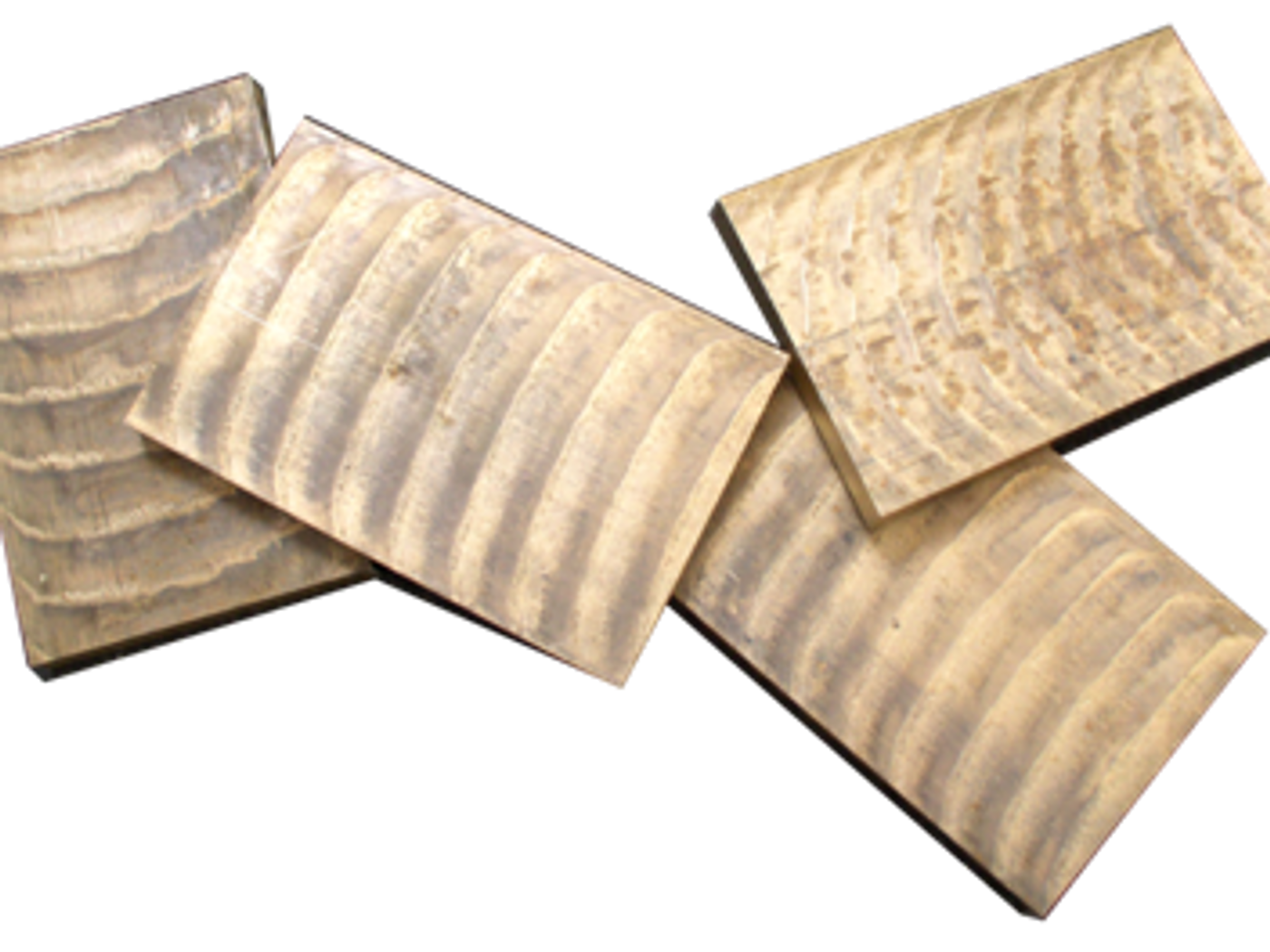

Formatos
Aplicações típicas

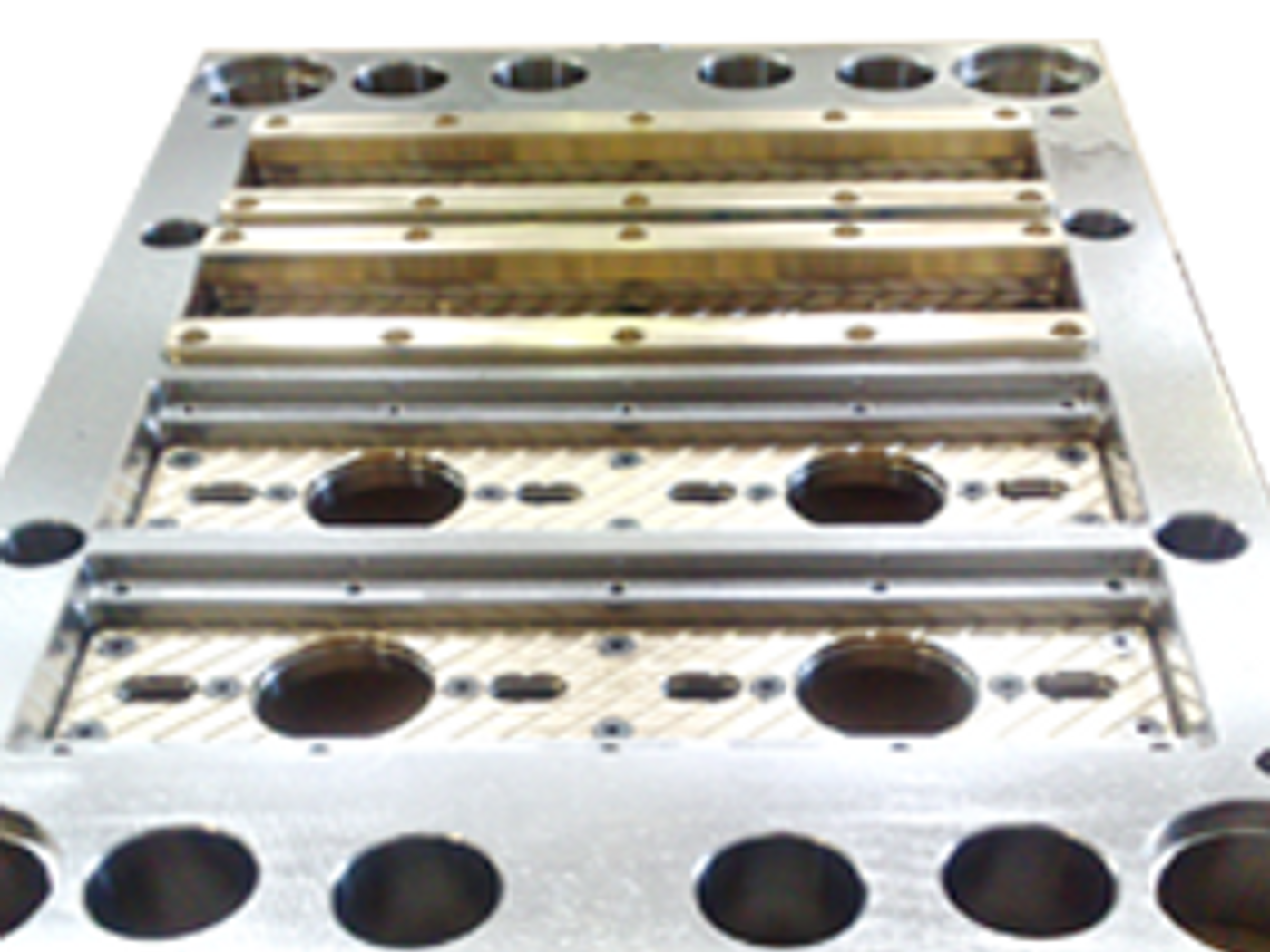

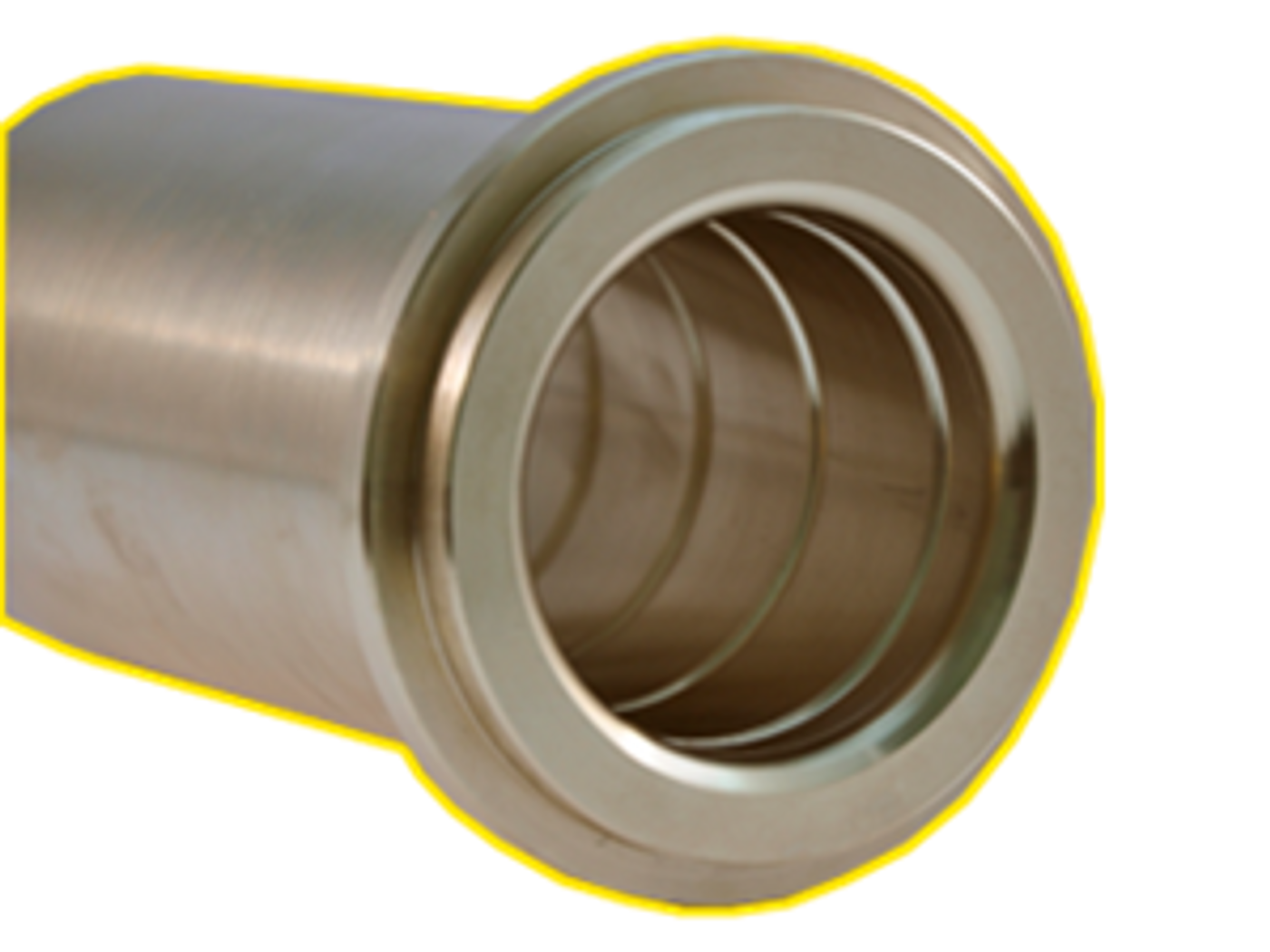

- Buchas-guia e placas de desgaste
- Anéis de desgaste em estampos e insertos
- Roletes formadores
- Operações de dobra e calandragem
Processos de fabricação
- Fundição contínua
Ligas de bronze-alumínio
- BM 863
Liga de cobre-zinco-alumínio-manganês de alta resistência, equilibrando dureza, ductilidade e resistência à corrosão para componentes mecânicos críticos.
- BM 954
Bronze-alumínio-ferro com excelente equilíbrio entre resistência à fadiga, desgaste e ductilidade — referência da família para peças estruturais e moldes.
- BM 300
Bronze de alto alumínio (12,5–13,5%) com altíssima resistência à compressão, projetado para buchas-guia, placas de desgaste e operações sem lubrificação contínua.
- BM 380
Liga especial de altíssima dureza (36–40 HRC) e resistência à compressão (até 1.579 MPa) para estampos de precisão e ferramental de embutimento profundo.
- BM 340
Liga de estrutura dúplex (13,5–14% Al) com resistência à compressão de 1.230–1.351 MPa, otimizada para mandris de conformação e ferramental de embutimento.
